اختبار الضغط الهيدروستاتيكي

اختبار اختبار الضغط الهيدروستاتيكي لأنابيب PE-X

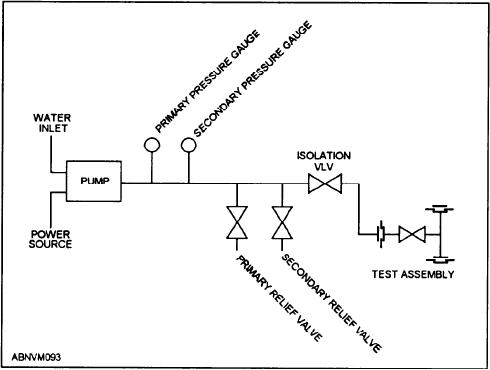

في اختبار ضغط الأنابيب الهيدروستاتيكي، يتم تعريض الأنبوب أو الوصلة لضغط هيدروستاتيكي داخلي ثابت عند درجة حرارة معينة لفترة زمنية محددة. يتم توفير هذا الضغط الهيدروستاتيكي بواسطة الماء بدرجة حرارة محددة.

في الأنابيب المركبة PE-X/Al/PE-X، يلعب حجم كل طبقة (القطر والسمك) وخصائصها الميكانيكية (معامل المرونة ونسبة بواسون) الدور الرئيسي في تحمل ضغط الأنبوب الهيدروستاتيكي على المدى الطويل. كما أن نوع اللحام وجودة ودرجة طبقة الألومنيوم تؤثر بشكل فعال على ضغط الأنبوب الهيدروستاتيكي على المدى الطويل.

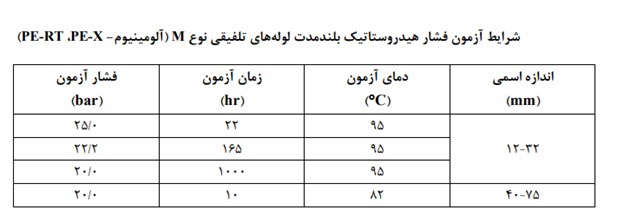

بالنسبة لأنابيب M المركبة (الألومنيوم بطبقة داخلية من PE-X أو PE-RT)، يجب استخراج نقاط التحكم في اختبار الضغط الهيدروستاتيكي لأنابيب ذات المنحنى المرجعي من المنحنى المرجعي، ويجب إجراء الاختبار على الأنابيب بدون منحنى مرجعي التي لديها تصنيف خدمة 5 وضغط تشغيل 10 بار وفقًا للجدول التالي.

طريقة الاختبار تتوافق مع المعيار الوطني الإيراني رقم 16376. يجب أن يكون طول العينة الحرة 10 أضعاف القطر الخارجي على الأقل، بحيث لا يقل عن 250mm. عندما يتم إجراء الاختبار في حمام ماء، فإنه يتطلب ساعتين من التجانس، بينما يتطلب 4 ساعات عندما يتم إجراؤه في فرن الهواء. لا يجب أن تتشقق الأنابيب أو تتقشر أو تتسرب أثناء الاختبار وبعده.
